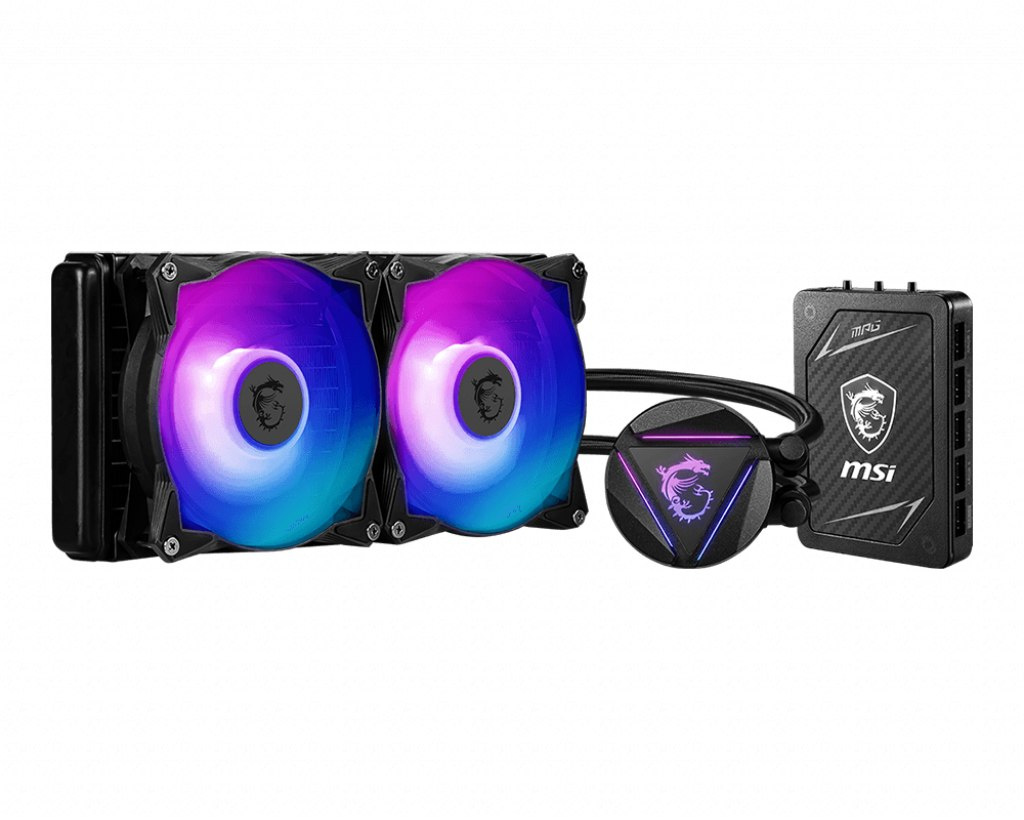

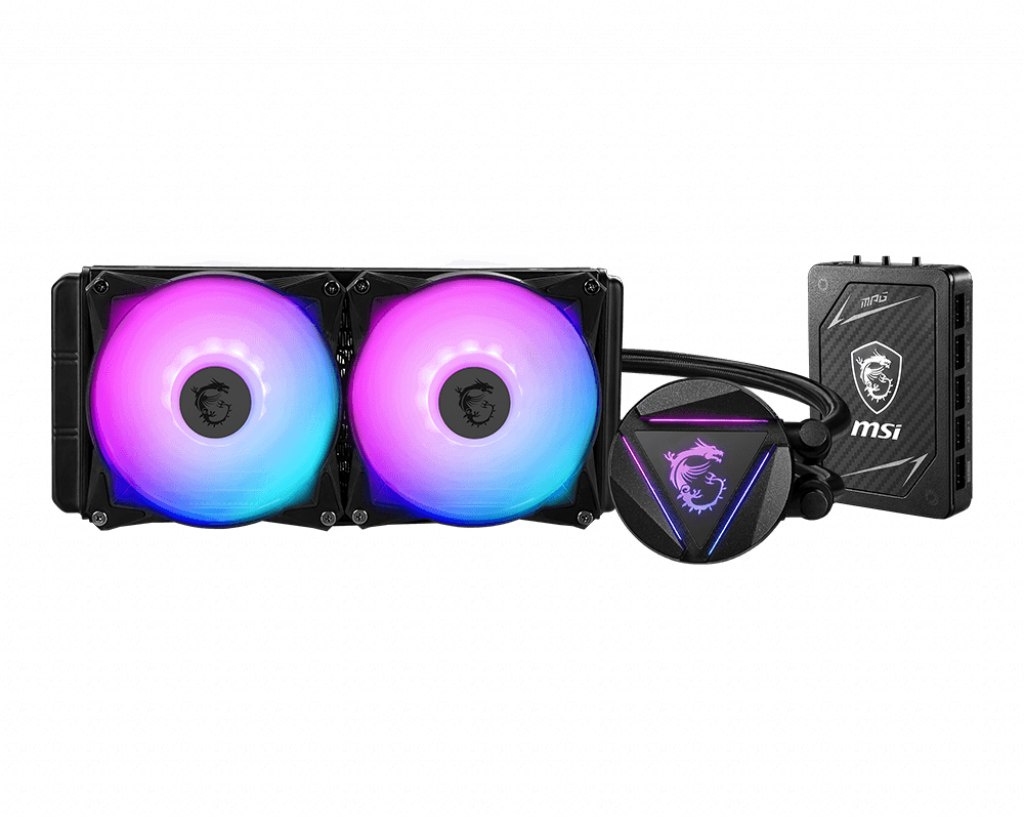

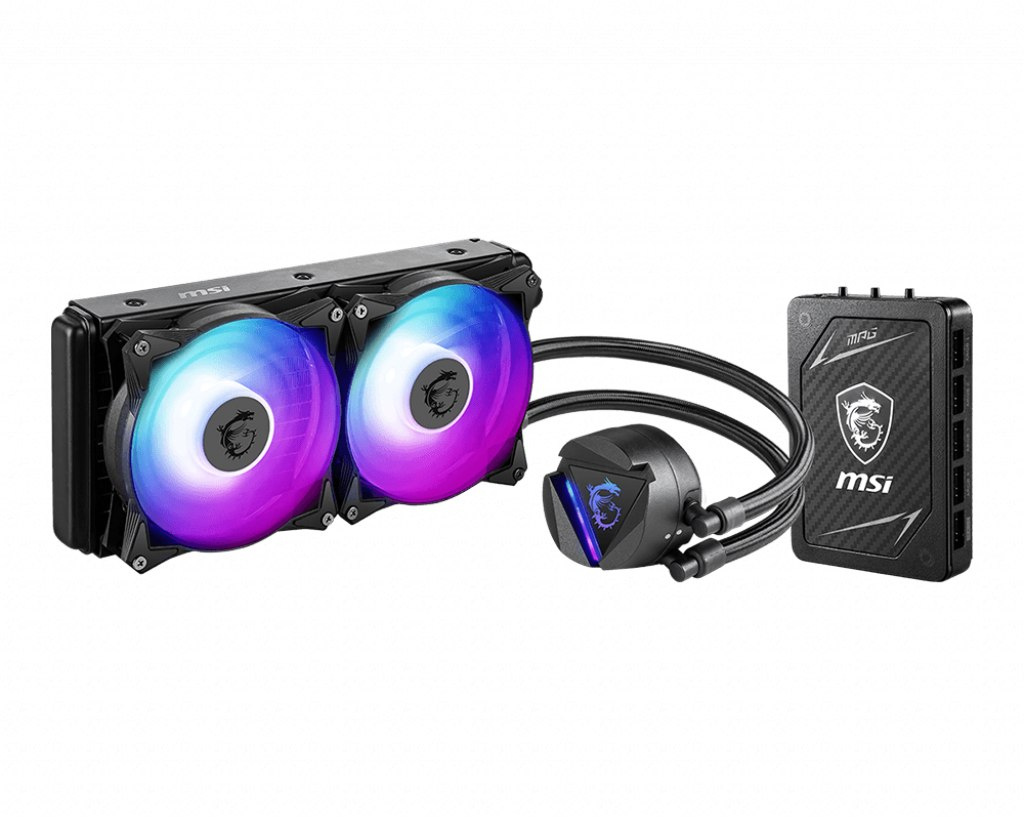

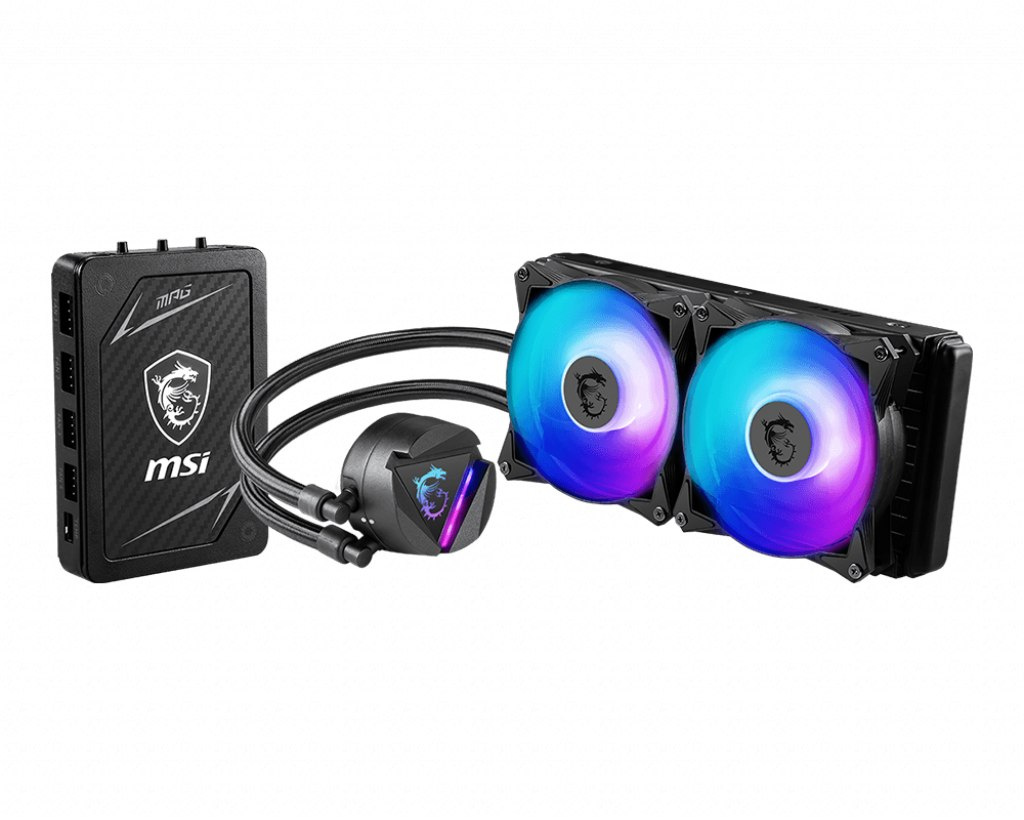

Chłodzenie wodne MSI MAG CORE LIQUID 240RH

MSI MAG CORE LIQUID 240RH - wydajny i skuteczny system chłodzenia wodnego

Prosty proces instalacji i przyjazny interfejs użytkownika stały się niejako znakiem rozpoznawczym produktów z serii MAG. Produktów, które przed rynkową premierą przechodzą wiele rygorystycznych testów, jako że z założenia mają (a wręcz muszą!) być trwałe i wytrzymałe. Prezentowany system chłodzenia wodnego nie jest tu oczywiście żadnym wyjątkiem. Przeciwnie - to wysokiej jakości sprzęt, któremu zawsze możesz zaufać. Pompa wbudowana w chłodnicę, niski poziom hałasu, rurki odporne na odparowywanie cieczy czy dołączony do zestawu koncentrator - to tylko wybrane zalety MAG CORE LIQUID 240RH od MSI. Chcesz poznać więcej szczegółów dotyczących tego systemu chłodzenia cieczą? Czytaj dalej

Skuteczne rozpraszanie ciepła

W systemie chłodzenia cieczą MAG CORE LIQUID 240RH rozpraszanie ciepła jest wyjątkowo skuteczne. Producent zastosował tu rozwiązanie polegające na rozdzieleniu drogi jego przepływu wewnątrz chłodnicy. Ciepło odprowadzane jest niemal natychmiast, a schłodzona ciecz z powrotem trafia do układu chłodzenia.

Pompa zintegrowana z chłodnicą

W MSI MAG CORE LIQUID 240RH pompa zintegrowana została z chłodnicą, co sprawiło, że hałas generowany przez pompę jest znacznie mniejszy. A ponieważ pompa jest jednocześnie oddalona od źródła ciepła, dodatkowo znacznie wydłuża to jej żywotność.

Wytrzymały, trójfazowy silnik

W MAG CORE LIQUID 240RH od MSI znalazł się wytrzymały, trójfazowy silnik, generujący jedynie bardzo niewielkie drgania. Dzięki takiemu rozwiązaniu może on pracować wydajnie, stabilnie i przez bardzo długi czas.

Obrotowy blok głowicy

Prezentowany system wyposażony został w obrotowy blok głowicy. Płytkę chłodzącą można zamontować w dowolnym położeniu - wystarczy obrócić głowicę o 270 stopni, a następnie delikatnie przytrzymać.

Rurki odporne na odparowywanie cieczy

Aluminiowe rurki o długości 400 mm, które znalazły się w MAG CORE LIQUID 240RH, zostały wykonane z trzech warstw usieciowanego plastiku. Dodatkowo od strony zewnętrznej każda z nich wzmocniona jest oplotem. Sprawia to, że rurki są wyjątkowo odporne na odparowywanie cieczy.

Cichsza praca i kabel redukujący hałas

Hałas generowany przez system MAG CORE LIQUID 240RH jest aż o 10 procent niższy od hałasu, który wytwarzają systemy konkurencji. W zestawie znalazł się też dodatkowy kabel, który modyfikuje prędkość obrotową wentylatorów, co pozwala na obniżenie natężenia dźwięku o kolejne 20 procent.

Wielofunkcyjny koncentrator (hub)

Do systemu chłodzenia MAG CORE LIQUID 240RH producent załączył dodatkowo koncentrator MSI. Możemy dzięki niemu sterować efektami świetlnymi wentylatora ARGB, a także krzywą wentylatora systemowego (z poziomu aplikacji Dragon Center). Podłączając do koncentratora kabel przycisku reset lub kabel przełącznika LED z obudowy mamy także możliwość zmiany metody sterowania diodami w urządzeniach z oświetleniem ARGB i prędkości wentylatorów.

Tryb manualny i tryb inteligentny dla kontroli obrotów wentylatorów

Obroty wentylatorów możemy kontrolować przy użyciu hubu wykorzystując opcję trybu manualnego lub opcję trybu inteligentnego. Pierwszy sposób daje nam bezpośrednią kontrolę nad prędkością, drugi zaś pozwala sterować wentylatorem przy wykorzystaniu mechanizmu modulacji PWM. Co istotne, wszystkie ustawienia możemy zapisać - tak, by szybko skorzystać z nich w dogodnym momencie w przyszłości.

Mystic Light Sync

Korzystając z Mystic Light Sync, po podłączeniu elementów podświetlenia RGB do koncentratora możemy zsynchronizować ze sobą pracę wszystkich produktów marki MSI, które posiadają oświetlenie. Możemy też postawić na oryginalność i wybrać oświetlenie osobno dla każdego z nich. Podłączając do koncentratora oświetlenie systemowe RGB będziemy mogli kontrolować z jego poziomu efekty świetlne.

Akcesoria koncentratora

By w czasie rzeczywistym monitorować temperaturę poszczególnych podzespołów, możemy wykorzystać kabel zakończony czujnikiem temperatury, mocując końcówkę złącza do powierzchni wybranego elementu.

Kabel zasilający prądu stałego (odpowiedzialny za zasilanie hubu) z drugiej strony zakończony jest wtyczką SATA.

Zakończony pinową wtyczką USB 2.0 kabel USB Type-C daje możliwość podłączenia przewodu do pinowych złączy USB, które znajdują się na płycie głównej. W ten sposób możliwa staje się komunikacja tej ostatniej z koncentratorem, a jednocześnie sterowanie nim z poziomu oprogramowania Dragon Center.

Do urządzenia możemy podłączyć płyty główne i huby innych producentów, a także sterować oświetleniem ARGB wentylatorów przy pomocy aplikacji innych marek - do tego celu służy kabel JRAINBOW.

Porty koncentratora

W hubie znalazł się przycisk trybu LED, dzięki któremu istnieje możliwość przełączania efektów świetlnych ARGB wentylatorów wówczas, gdy hub używany jest samodzielnie lub gdy nie jest podłączony kabel przełącznika LED.

Do synchronizacji podświetlenia z płytą główną wykorzystać możemy przycisk synchronizacji LED w momencie, gdy kabel przełącznika LED nie jest podłączony albo gdy koncentrator używany jest samodzielnie.

Kable zasilające wentylatorów podłączymy przy pomocy 4-pinowych złącz wentylatorów systemowych.

Gniazdo DC połączy z kablem SATA złącze wejścia zasilania DC.

Złącze USB Type-C umożliwi nam podłączenie kabla-przejściówki bezpośrednio do znajdującego się na płycie głównej złącza USB 2.0.

Za pomocą złącza czujnika termicznego podłączymy przewód czujnika temperatury.

Za pomocą złącza do podłączania przycisku resetu/przełącznika LED podłączymy kabel przełącznika LED zamontowany w obudowie.

Używając 3-pinowych złącz wyjść ARGB do podświetlenia LED podłączyć możemy kabel ARGB wentylatora, a korzystając z 3-pinowego złącza ARGB do podłączania płyty głównej podłączymy kabel JRAINBOW.

Dane techniczne MSI MAG CORE LIQUID 240RH

Gniazdo procesora

• Intel LGA 1150/1151/1155/1156/1200
• LGA 1366/2011/2011-3/2066
• AMD AM4/FM2+/FM2/FM1/AM3+/AM2+/AM2
• SocketTR4 / sTRX4/ SP3

Chłodnica

• Wymiary 274 x 120 x 27 mm /10,79 x 4,7 x 1,26 cala
• Długość rurki systemu chłodzenia wodą 400 mm
• Materiał Aluminum

Wentylator

• Wymiary wentylatora 120 x 120 x 25 mm / 4,7 x 4,7 x 0,98 cala
• Prędkość obrotowa wentylatora 500 ~ 2000 obr./min.
• Przepływ tłoczonego przez wentylator powietrza 21,63 ~ 78,73 CFM
• Poziom generowanego przez wentylator hałasu 14,3 ~ 34,3 dB(A)
• Łożyskowanie wentylatora Dwurzędowe łożysko kulkowe
• Złącze wentylatora 4-pinowe (PWM)
• Napięcie znamionowe wentylatora 12V DC
• Prąd znamionowy wentylatora 0,15 A
• Pobór mocy wentylatora 1,8 W
• Podświetlenie wentylatora ARGB

Pompa

• Typ łożyska pompy Łożysko ceramiczne
• Prędkość obrotowa pompy 4200 obr./min
• Poziom generowanego przez pompę hałasu 18 dB(A)
• Złącze pompy 3-pinowe
• Napięcie znamionowe pompy 12V DC
• Prąd obciążenia pompy 0,34 A
• Pobór mocy pompy 4,08 W

Koncentrator

• Wymiary 69,85 x 100 x 17,56 mm / 2,75 x 39,4 x 0,69 cala
• Typ złącza zasilania wentylatora 4-pinowe (PWM)
• Liczba złączy zasilania wentylatora 4
• Typ złącza LED 3-pinowe (ARGB)
• Liczba złączy LED 4
• Sposób zasilania kontrolera Kabel-przejściówka DC Jack ze złącza SATA
• Przyciski sterowania Przycisk zasilania x 1
• Przycisk synchronizacji LED x 1
• Przełącznik trybu LED x 1

Przewody

• Kabel-przejściówka zasilania DC Jack z zasilania SATA x 1
• Kabel-przejściówka USB Type-C z pinowego USB 2.0 x 1
• Przewód JRAINBOW x 1
• Przewód zakończony czujnikiem temperatury x 1
